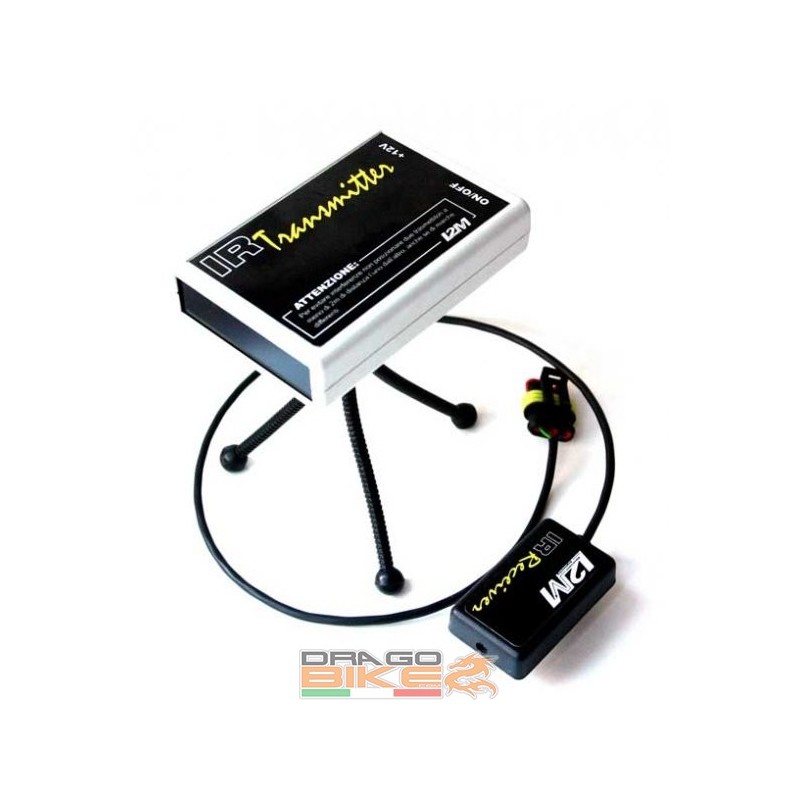

IR System ricevitore infrarosso

IR system è un sistema composto da ricevitore e trasmettitore infrarosso che permette di generare un segnale di sincronismo ogni qual volta viene attraversato il traguardo definito dalla posizione del trasmettitore. E' così possibile identificare, con la precisione di 1/100 di secondo, la posizione esatta del traguardo sia per i nostri sistemi di acquisizione dati (qualora non si voglia utilizzare il segnale GPS) sia per altri apparati con ingresso di sincroniscmo quali i cruscotti Ducati di 749/999 e 1098. Collegando IR-system all'apposito ingresso della vostra Ducati 749-999-1098-1198 o al vostro cruscotto Translogic sarà così possibile vedere i tempi effettuati sul proprio cruscotto e, nel caso della Ducati 1098S, avere un segnale di sincronismo per poter leggere più facilmente i dati acquisiti dalla sua acquisizione dati.
IR system viene realizzato in due modelli, AMP e TRL.
I due modelli si contraddistinguono per l’alimentazione, il segnale d’uscita e il connettore del ricevitore.Il ricevitore AMP è infatti compatibile con la strumentazione Ducati 749/999/1098/1198, è alimentato a 12V, e genera un segnale 0-12V ogni qual volta viene colpito dal segnale della torretta ed è dotato di connettore AMP a tre poli.
Il ricevitore TRL invece è dotato di connettore Molex ed a l'uscita invertita per essere compatibile con i sistemi Translogic.
Entrambi i modelli sono dotati di un “tempo morto” di 30 secondi nei quali il ricevitore, dopo aver ricevuto un segnale dalla torretta trasmittente, rimane insensibile ad altri eventuali segnali che dovesse captare così da evitare scatti multipli dovuti alla presenza di più torrette sul muretto box.
